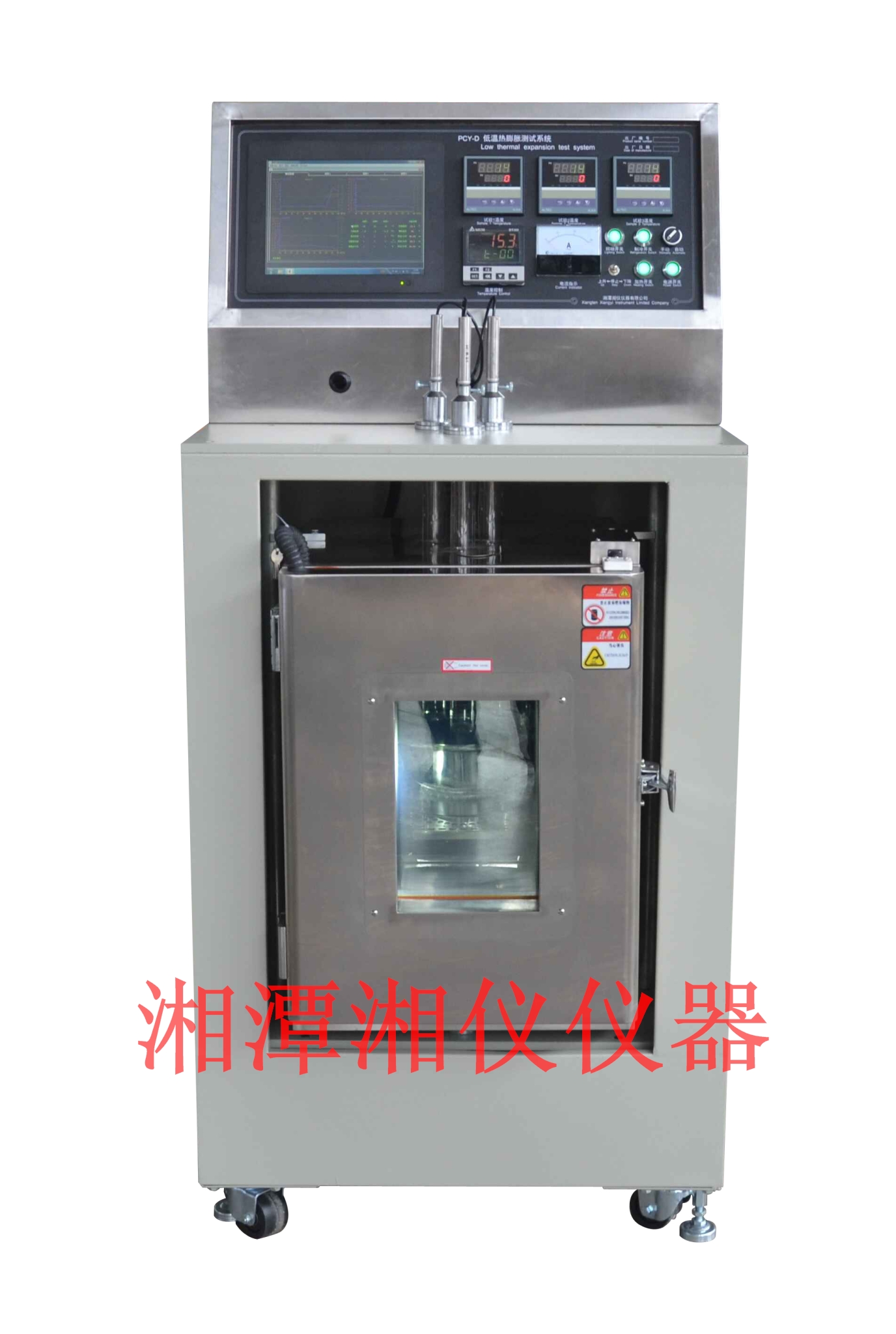

PCY-D-III 超低溫熱膨脹系數測試儀

   本儀器按標準《GJB1875-94 硬質泡沫塑料熱物理性能測試方法》進行低溫線性膨脹系數測試；用于測試各種固體材料的超低溫平均線膨脹系數，使用的測試方法為頂桿法采用(進口）高精度測微傳感器感應出不同溫度下試樣的變形值。采用計算機技術對試樣檢測、控制、計算、打印、存儲均由計算機自動完成。

一、主要技術參數：
1、溫度范圍：- 196℃（液氮浸泡溫度）～ 300℃；
2、試樣尺寸：小于20×20×50mm,可同時測試3個試樣；
3、采用高精度測微傳感器（進口）感應出不同溫度下試樣的變形值，量程大于15mm, 分辨率0.1um,精度0.2um。
4、平均線膨脹系數測試范圍：0.001～300.000×10^-6/℃
5、測試準確度：0.2%；
6、采用高精度高低溫箱，溫度自動控制，數據自動采集。
   A：溫度梯度：1℃；
   B：溫度波動：≤±1℃；
   C：溫度偏差：≤±1℃；
   D：溫控表顯示精度：≤0.1℃；
   E：制冷方式：液氮； 制熱方式：發熱管加熱;
   F：工作室尺寸(深X寬X高mm)：300X350X500
   G：箱內空氣循環方式：離心風扇強制循環;
   H：升溫（設定溫度為正）時溫度不允許超過設定值的1℃;
      降溫（設定溫度為負）時溫度不允許超過設定值的-1℃;
   I：升溫時間：60分鐘內，從0～+300℃;
      降溫時間：40分鐘內，從0～-190℃;
7、計算機可同時采集控制三個樣品內也可選擇部分通道不進行采集，可分別輸入樣品信息。實時數據計算、顯示膨脹系數、體膨脹系數、線膨脹量,急冷膨脹。自動計算補償系數并自動補償，也可人工修正（在線）。自動記錄、存儲（文件名包括樣品信息）、打印數椐，打印溫度-膨脹系數曲線。 溫度間距自由設定，最小間距1℃。
8、電源：220V,4KW。

二、儀器組成：
1、儀器由高精度測微傳感器及數據處理系統,高精度高低溫試驗箱、電動升降機構、液氮罐、電腦溫度控制五部份組成，應客戶要求，可配備相應的電腦測控軟件。
2、試驗箱門中央位置有中空電熱鋼化玻璃；打開箱門可取放試樣,試樣裝卸方便。
3、采用進口智能溫控儀表，具有超溫、超壓過載、風機過熱、PID超溫等多重保護功能。

        該產品受中國運載火箭技術研究院（北京）航天材料及工藝研究所(703所)委托的《材料超低溫膨脹系數測試系統》研制項目，于2017年圓滿通過該所專家的驗收?，F(xiàn)有二套儀器設備正常運行中，受到用戶好評。

典型用戶：中國運載火箭技術研究院（北京）航天材料及工藝研究所(703所)

                   哈爾濱工業大學
